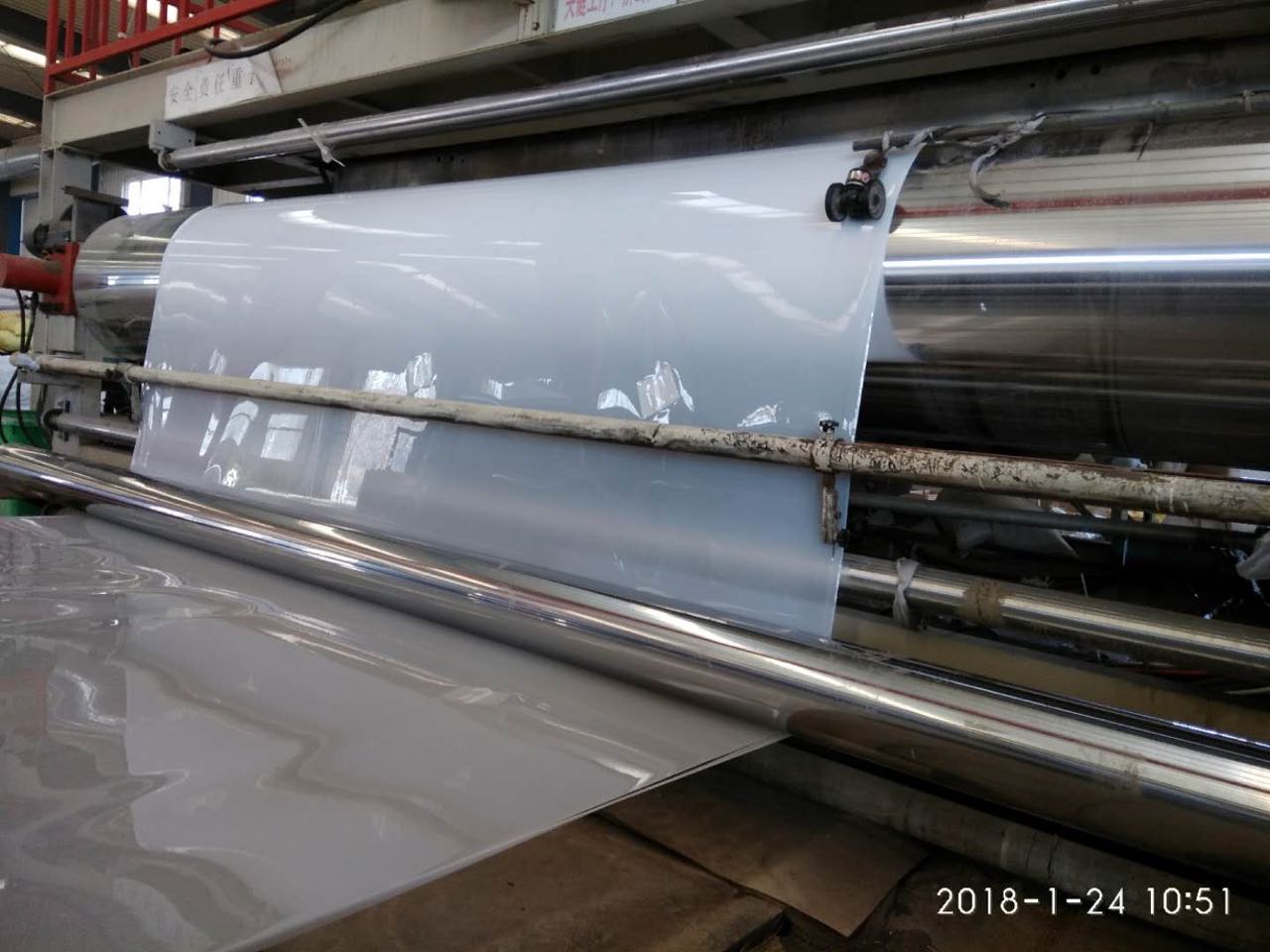

采用吹塑法，可以制造光面土工膜，也可以制造糙面土工膜，以及具有不同材質、不同功能的復合土工膜，如面層為一般光面土工膜，中間層為發泡層的保溫土工膜，中間層為廉價層的經濟型土工膜等。目前產量大、用量多的為光面土工膜。

吹塑法土工膜制造工藝的兩大關鍵，一為原料的選擇和配方設計，二為工藝條件的控制。吹塑法土工膜原料的選擇和配方設計Ⅰ吹塑法土工膜原料的選擇：吹塑法制造土工膜，一般設備都比較大，清洗一次十分困難。因此，對于聚氯乙烯等熱敏性樹脂，用吹塑法制造土工膜是不適宜的；上吹吹塑法制造土工膜，若聚合物的熔體強度過低，會給引膜造成極大困難。即使偶然引膜成功，也會因斷膜頻繁，給穩定生產造成極大困難。因此，至于線形低密度聚乙烯、茂金屬線形低密度聚乙烯等熔體強度較低的樹脂，通常并不直接用吹塑法制造土工膜。由于線形低密度聚乙烯、茂金屬線形低密度聚乙烯力學性能優異，特別是茂金屬線形低密度聚乙烯的拉伸強度可高達50~60Mpa，是普通PE的2倍以上，它們與普通PE相容性又很好，因此，常用其與低密度聚乙烯、高密度聚乙烯共混，以提高普通PE的拉伸強度，提高高密度聚乙烯的柔軟性等。也可以在共擠出機組上制造多層結構的復合土工膜，使普通的PE土工膜的力學性能得到改善。


僅從土工膜制造的角度考慮，低密度聚乙烯、中密度聚乙烯、高密度聚乙烯、聚丁烯及EVA等，是適宜用吹塑法制造土工膜的。吹塑法土工膜配方設計采用吹塑制造土工膜，聚合物要在180-230℃的高溫下熔融、塑化，因此，要求所使用的聚合物的耐熱性必須保證在這樣高的溫度條件下，在一定的時間內不分解，或很少降解。土工膜在儲存、運輸和施工過程中，又避免不了與陽光、空氣的氧接觸，一般的聚合物抵抗氧和紫外線的能力又很差。因而土工膜的制程過程中，配方的設計至關重要，這也是一項十分復雜的問題。
