復(fù)合土工膜
復(fù)合土工膜在渠道防滲工程中的應(yīng)用：近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應(yīng)用及其成效，引起了廣大工程技術(shù)人員的高度重視。對于土工合成材料的應(yīng)用技術(shù)，國家從防滲、反濾、排水、加筋、防護(hù)等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應(yīng)用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應(yīng)用，結(jié)合施工實踐，淺談復(fù)合土工膜的應(yīng)用技術(shù)。
復(fù)合土工膜性能
復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲，隔離，補(bǔ)強(qiáng)，防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
復(fù)合土工膜生產(chǎn)設(shè)備采用拉膜復(fù)合新工藝、可生產(chǎn)一布一膜，兩布一膜和多布多膜等各種規(guī)格的復(fù)合土工膜（基布采用針刺土布，也可采用長絲機(jī)織布、塑料編織布）。該生產(chǎn)工藝既保持了土工基布的良好力學(xué)性能，又使復(fù)合產(chǎn)品薄膜厚度均勻，剝離強(qiáng)度高，避免了薄膜上氣孔、砂眼的形成，大大地提高了膜的抗?jié)B強(qiáng)度。薄膜表面采用壓花處理，增加了成膜的摩擦系數(shù)，既提高了防滲工程的穩(wěn)定性，又方便了施工。經(jīng)南京水科院土工所、紡織科學(xué)研究院、河北省水利勘測設(shè)計院對產(chǎn)品檢測表明，各項指標(biāo)均達(dá)到了國內(nèi)領(lǐng)先水平。改產(chǎn)品幅寬1.0米-6.0米，年產(chǎn)量900萬平方米。
復(fù)合土工膜施工

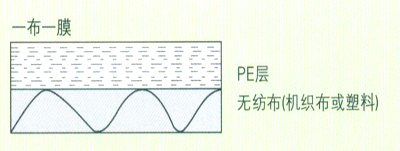

復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。
施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
復(fù)合土工膜的接縫處理是一個關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
根據(jù)多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設(shè)不宜過緊，不得打皺，拼接要牢固。要嚴(yán)格按技術(shù)規(guī)范施工，把好準(zhǔn)備、鋪設(shè)、拼接、檢驗和回填等五道質(zhì)量關(guān)。由于復(fù)合土工膜良好的防滲效果，目前，寶雞峽灌區(qū)節(jié)水改造與續(xù)建配套項目建設(shè)中，大量采用該材料，受到了設(shè)計、建設(shè)單位的廣泛好評.
復(fù)合土工膜施工
一、使用基布
本公司生產(chǎn)的復(fù)合土工膜主要以針刺土工布為基布，也可根據(jù)用戶要求生產(chǎn)機(jī)織布，塑料編織布等復(fù)合產(chǎn)品。
二、產(chǎn)品規(guī)格
一布一膜 100-100g/m 0.1-1.5mm
三、產(chǎn)品的功能與作用
因復(fù)合土工膜采用土工布（機(jī)織布或塑料編織布）作基布，所以它除具有土工布隔離、排水、加筋、防護(hù)等作用外，還具有封閉（防滲）功能，可廣泛應(yīng)用于水利堤壩、筑路、機(jī)場、排水、房屋、環(huán)保等許多領(lǐng)域，在工程中主要起防滲、防護(hù)、加固等作用。
四、產(chǎn)品規(guī)格與技術(shù)指標(biāo)
|
復(fù)合土工膜技術(shù)指標(biāo)
|
||||||||
|
項目
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
備注
|
|
膜材厚度（mm）
|
0.25-0.35 0.3-0.5
|
|
||||||
|
斷裂強(qiáng)度（KN/m）
|
5
|
7.5
|
10.0
|
12.0
|
14.0
|
16.0
|
18.0
|
縱橫向
|
|
斷裂伸長率（%）
|
30-100
|
30-100
|
30-100
|
30-100
|
30-100
|
30-100
|
30-100
|
縱橫向
|
|
CBR頂破強(qiáng)力
（KN＞）
|
1.1
|
1.5
|
1.9
|
2.2
|
2.5
|
2.8
|
3.0
|
|
|
撕破力（KN＞）
|
0.15
|
0.25
|
0.32
|
0.4
|
0.48
|
0.56
|
0.62
|
縱橫向
|
|
剝離強(qiáng)度（N/cm）
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
縱橫向
|
|
滲透系數(shù)（cm/s）
|
K×10-11--13
|
K×10-11--13
|
K×10-11--13
|
K×10-11--13
|
K×10-11--13
|
K×10-11--13
|
K×10-11--13
|
|
